معرفی و تعریف

اسپلیتر فیبر نوری 2:4 قطعه‌ای پسیو در شبکه‌های فیبر نوری است که دو سیگنال ورودی نوری را با قدرت مشخص به چهار خروجی تقسیم می‌کند تا بتوان از یک لینک نوری برای چند مقصد استفاده کرد.

بسته به طراحی، این محصول می‌تواند به‌صورت قلمی، مینی یا ماژول قابل نصب عرضه شود و معمولاً از فناوری PLC (Planar Lightwave Circuit) بهره می‌برد که یکنواختی و عملکرد بهتری نسبت به نوع FBT ارائه می‌دهد.

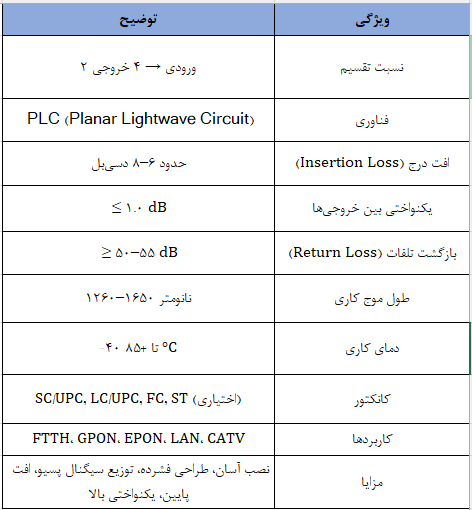

مشخصات فنی معمول

• نسبت تقسیم: 2 ورودی → 4 خروجی

• فناوری: PLC (مدار موج نوری تخت)

• افت درج (Insertion Loss): حدود 6–8 دسی‌بل برای خروجی‌ها

• یکنواختی بین خروجی‌ها: ≤ 1.0 dB

• بازگشت تلفات (Return Loss): ≥ 50–55 dB

• طول موج کاری: 1260–1650 نانومتر

• دمای کاری: -40 تا +85 °C

• کانکتورها: SC/UPC, LC/UPC, FC, ST (اختیاری)

عملکرد و نحوه کار

نقش اصلی اسپلیتر تقسیم یک سیگنال ورودی به چند خروجی است تا از شبکه‌ی فیبر نوری بتوان چند کاربر یا مقصد را همزمان تغذیه کرد.

فناوری PLC کنترل بهتر روی مسیرهای نوری دارد و برای تقسیم‌های چندخروجی مناسب‌تر است.

طراحی قلمی یا Mini‑type به معنای فشردگی و سبک بودن محصول است که برای نصب سریع و در فضاهای محدود مناسب است.

مزایا

• توزیع سیگنال به چند خروجی بدون نیاز به برق (پسیو)

• افت پایین و یکنواختی بالا بین خروجی‌ها

• طراحی فشرده و نصب آسان

• سازگار با استانداردهای بین‌المللی

• قابل استفاده در شبکه‌های FTTH، GPON، EPON، CATV، LAN

کاربردهای اصلی

• شبکه‌های FTTH/FTTX

• شبکه‌های PON (مانند GPON / EPON)

• شبکه‌های LAN / WAN

• سیستم‌های CATV و انتقال داده گسترده

راهنمای انتخاب

• افت درج (Insertion Loss) پایین‌تر بهتر است

• یکنواختی سیگنال در خروجی‌ها ≤ 1 dB مطلوب است

• نوع کانکتور را طبق تجهیزات شبکه انتخاب کنید

• مطابقت با استانداردها تضمین کیفیت دارد

• طراحی قابل نصب (ماژول، cassette یا mini) را بر اساس محل نصب و فضای فیزیکی تعیین کنید

نتیجه گیری

اسپلیتر فیبر نوری 2:4 قلمی یک قطعه پسیو و ضروری در شبکه‌های نوری است که امکان تقسیم سیگنال ورودی به چهار خروجی را فراهم می‌کند. طراحی فشرده و فناوری PLC آن باعث می‌شود افت سیگنال کم و یکنواختی بالایی داشته باشد و برای شبکه‌های FTTH، PON، LAN و CATV مناسب باشد. این محصول نصب آسان، کارایی بالا و سازگاری با استانداردهای بین‌المللی را ارائه می‌دهد، بنابراین گزینه‌ای ایده‌آل برای پروژه‌های کوچک تا متوسط توزیع فیبر نوری است.
