اسپلیتر فیبر نوری 2×16 SC/UPC

اسپلیتر قلمی فیبر نوری 2×16 با کانکتور SC/UPC قطعه پسیو شبکه است که یک یا دو سیگنال نوری ورودی را به 16 خروجی تقسیم می‌کند و معمولاً در فناوری‌های FTTH / FTTx / GPON استفاده می‌شود.

دو نوع رایج اسپلیتر بر اساس فناوری ساخت وجود دارد:

• PLC (Planar Lightwave Circuit): ساختار موج‌نما با یکنواختی و تلفات پایین

• FBT (Fused Biconical Taper): تکنیک ذوب دو فیبر در هم، بیشتر در اسپلیترهای قدیمی دیده می‌شود

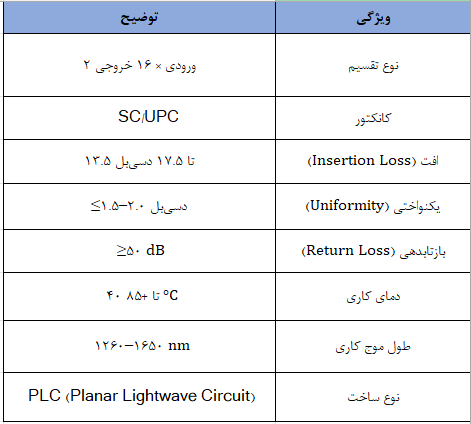

مشخصات فنی کلیدی

نوع تقسیم: 2 ورودی × 16 خروجی
کانکتور: SC/UPC با بازتاب پایین مناسب لینک‌های طولانی
افت (Insertion Loss): حدود 13.5 تا 17.5 دسی‌بل
یکنواختی (Uniformity): ≤1.5–2.0 دسی‌بل، تقسیم تقریبا مساوی توان بین پورت‌ها
بازتابدهی (Return Loss): ≥50 dB
دمای کاری و پایداری: ‑40 تا +85 °C
طول موج کاری: 1260–1650 nm، پوشش باندهای GPON/FTTH

نحوه کارکرد و کاربرد

سیگنال نوری وارد اسپلیتر می‌شود و به 16 خروجی تقریباً مساوی تقسیم می‌شود. این تقسیم بدون نیاز به برق انجام می‌شود. کاربرد اصلی در شبکه‌های GPON/FTTH برای اتصال یک OLT به چندین ONU/ONT است و می‌تواند در LAN/MAN/WAN و CATV نیز برای تقسیم سیگنال استفاده شود.

مزایا

پایداری و کیفیت انتقال بالا
ابعاد کوچک و نصب آسان
بدون نیاز به برق و نگهداری ساده
پوشش گسترده طول موج برای کاربردهای مختلف

جمع‌بندی

اسپلیتر 2×16 SC/UPC یک ابزار پایه در شبکه‌های فیبر نوری پسیو است که سیگنال نوری را به 16 شاخه تقسیم می‌کند. طراحی PLC، افت کم، یکنواختی مناسب و کاربرد در بستر FTTH/GPON از نقاط قوت آن است و کیفیت عملکرد به برند و مواد ساخت بستگی دارد.
