اسپلیتر فیبر نوری قلمی 1:8

اسپلیتر فیبر نوری قلمی 1:8 یک قطعه پسیو در شبکه‌های فیبر نوری است که سیگنال نوری ورودی را به هشت خروجی به‌طور یکنواخت تقسیم می‌کند. این ابزار یکی از اجزای کلیدی در شبکه‌های FTTH و GPON محسوب می‌شود و به کمک آن می‌توان یک پورت نوری را بین چندین کاربر یا دستگاه توزیع کرد، که باعث کاهش کابل‌کشی و هزینه‌های نصب می‌شود.

فناوری و ساختار

این اسپلیتر از فناوری PLC یا Planar Lightwave Circuit استفاده می‌کند. PLC امکان تقسیم یکنواخت سیگنال نوری با افت پایین و کیفیت بالا را فراهم می‌کند. تلفات ناشی از قطبش نور (PDL) کم و تلفات برگشتی (Return Loss) بالا هستند، که باعث پایداری سیگنال در خروجی‌ها می‌شود. طراحی قلمی یا Mini-Module نصب و مدیریت آن را در فضاهای محدود مانند جعبه‌های Splice یا پچ پنل بسیار آسان می‌کند.

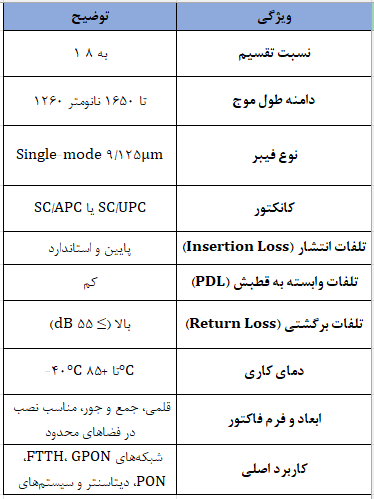

مشخصات فنی

• نسبت تقسیم: 1 به 8

• دامنه طول موج: 1260 تا 1650 نانومتر

• نوع فیبر: Single-mode 9/125µm

• کانکتورها: SC/APC یا SC/UPC

• تلفات انتشار: پایین و استاندارد

• تلفات وابسته به قطبش: کم

• تلفات برگشتی: بالا

• دمای کاری: -40°C تا +85°C

• ابعاد جمع و جور و مناسب فضاهای محدود

کاربردها

• شبکه‌های FTTH و PON: افزایش پوشش سرویس‌دهی از یک پورت OLT به چندین ONT و کاهش هزینه‌های کابل‌کشی.

• شبکه‌های دیتاسنتر، MAN و LAN: تقسیم سیگنال نوری بین لینک‌های متعدد.

• سیستم‌های دوربین و امنیتی: توزیع سیگنال تصویر نوری به چند دستگاه در پروژه‌های مبتنی بر فیبر.

مزایا

• کیفیت سیگنال یکنواخت در تمام خروجی‌ها

• نصب آسان و جمع و جور

• پهنای باند بالا و عملکرد مناسب در طول موج‌های مختلف

• پایداری بالا در شرایط محیطی سخت

جمع‌بندی

اسپلیتر فیبر نوری قلمی 1:8 یک ابزار کلیدی برای شبکه‌های PON و FTTH است که تقسیم سیگنال نوری را به طور یکنواخت و با کیفیت بالا انجام می‌دهد. انتخاب صحیح اسپلیتر با توجه به کیفیت ساخت، برند و مشخصات پروژه اهمیت دارد تا عملکرد شبکه بهینه باقی بماند و افت سیگنال یا مشکلات نصب به حداقل برسد. این اسپلیتر مناسب پروژه‌های خانگی، تجاری و دیتاسنترها است و به دلیل اندازه کوچک و عملکرد قابل اعتماد، یکی از مهم‌ترین اجزای شبکه‌های نوری محسوب می‌شود.
