اسپلیتر فیبر نوری قلمی 1:32

اسپلیتر فیبر نوری قلمی 1:32، یک دستگاه پسیو نوری است که سیگنال ورودی فیبر نوری را به 32 خروجی برابر تقسیم می‌کند. این نوع اسپلیتر به دلیل ابعاد کوچک، عملکرد پایدار و قابلیت نصب آسان در پروژه‌های شبکه‌های FTTH، GPON/EPON و سایر شبکه‌های توزیع فیبر نوری کاربرد گسترده دارد. اسپلیترهای قلمی 1:32 بخش مهمی از زیرساخت شبکه‌های اپراتورهای اینترنتی و شبکه‌های داخلی ساختمان‌ها هستند و امکان توزیع یک سیگنال نوری به چندین کاربر یا نقطه پایانی را فراهم می‌کنند.

عملکرد و ساختار

اسپلیترهای 1:32 قلمی معمولاً از فناوری PLC (Planar Lightwave Circuit) استفاده می‌کنند. فناوری PLC مزایای زیادی نسبت به فناوری‌های قدیمی‌تر مانند FBT دارد، از جمله:

• یکنواختی بهتر در تقسیم سیگنال بین خروجی‌ها

• پایداری بالاتر در طول زمان و دما

• امکان ساخت اسپلیترهای با تعداد پورت بالا بدون افزایش قابل توجه تلفات

در این اسپلیترها، سیگنال نوری ورودی از یک پورت وارد شده و به 32 خروجی تقسیم می‌شود. تلفات نوری (Insertion Loss) معمولاً برای نسبت تقسیم 1:32 حدود 16.5 تا 17 دسی‌بل است که مقدار طبیعی برای تقسیم‌های بزرگ است. همچنین، پارامترهایی مثل یکنواختی قدرت خروجی‌ها (Uniformity) و تلفات وابسته به قطبش (PDL) کیفیت عملکرد نهایی اسپلیتر را تعیین می‌کنند.

ابعاد و طراحی

اسپلیتر قلمی 1:32 طراحی بسیار جمع‌وجور دارد و برای نصب در فضاهای محدود مانند کابینت‌های توزیع فیبر، باکس‌های دیواری یا کیوسک‌های شهری مناسب است. این طراحی کوچک به مهندس شبکه اجازه می‌دهد که تعداد زیادی اسپلیتر را در یک فضای محدود نصب کند، اما مدیریت کابل‌های خروجی نیازمند دقت و نظم است.

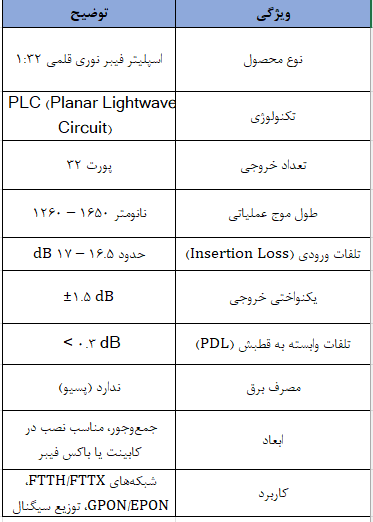

مشخصات نوری

• محدوده طول موج عملیاتی: 1260 تا 1650 نانومتر

• تلفات ورودی (Insertion Loss): ~16.5-17 dB

• یکنواختی خروجی: ±1.5 dB (متغیر با برند و کیفیت)

• تلفات وابسته به قطبش (PDL): کمتر از 0.3 dB

این مشخصات باعث می‌شوند که اسپلیتر برای انواع شبکه‌های GPON/EPON، FTTH و تست‌های آزمایشگاهی فیبر نوری مناسب باشد.

نقاط قوت

• پسیو و بدون نیاز به برق: اسپلیترهای قلمی نیازی به منبع تغذیه ندارند و در شبکه‌های پسیو به راحتی قابل استفاده هستند.

• مقرون‌به‌صرفه: تقسیم یک سیگنال نوری به 32 خروجی با کمترین هزینه نسبت به راه‌حل‌های اکتیو.

• پشتیبانی از استانداردهای FTTH و GPON: کاملاً سازگار با شبکه‌های خانگی و تجاری نسل جدید.

• ابعاد کوچک و نصب آسان: قابلیت نصب در فضاهای محدود و کاهش نیاز به تجهیزات جانبی حجیم.

• پایداری بالا: مقاومت در برابر تغییرات دما و طول عمر بالا در استفاده بلندمدت.

موارد کاربرد اصلی

• شبکه‌های FTTH و FTTX برای توزیع سیگنال به 32 کاربر نهایی.

• GPON/EPON و شبکه‌های PON حرفه‌ای برای ارائه اینترنت پرسرعت به مناطق شهری یا مجتمع‌ها.

• شبکه‌های آزمایشگاهی و تست فیبر نوری برای شبیه‌سازی و تست تجهیزات شبکه.

• سیستم‌های داخلی ساختمان یا مجتمع‌های تجاری که نیاز به توزیع فیبر به چندین واحد دارند.

جمع‌بندی

اسپلیتر فیبر نوری 1:32 قلمی یک ابزار حیاتی در شبکه‌های پسیو با تعداد خروجی بالا است. با توجه به تقسیم یک سیگنال به 32 خروجی، تلفات نوری نسبتا بالا طبیعی است، اما برای شبکه‌های FTTH و GPON که قدرت OLT کافی دارند، عملکرد قابل قبول و پایدار ارائه می‌دهد. طراحی جمع‌وجور، نصب آسان و پسیو بودن، آن را به گزینه‌ای اقتصادی و کاربردی برای پروژه‌های کوچک تا بزرگ تبدیل کرده است. هنگام خرید، توجه به کیفیت ساخت، یکنواختی خروجی و برند معتبر اهمیت زیادی دارد تا عملکرد بلندمدت شبکه تضمین شود.
