معرفی محصول

اسپیلیتر کاستی فیبر نوری 16×2 SC UPC یک تقسیم‌کننده نوری پسیو است که برای شبکه‌های فیبر نوری طراحی شده است. دو ورودی نوری دارد و در مجموع ۳۲ خروجی تولید می‌کند. کانکتورهای SC با پرداخت UPC برای اتصال آسان و افت بازتابش کم استفاده شده‌اند. اسپلیتر در قالب یک کاستی استاندارد نصب می‌شود که امکان قرارگیری در رک یا فریم‌های پچ پنل را فراهم می‌کند. این محصول برای شبکه‌های FTTH، GPON و شبکه‌های Passive Optical Network کاربرد دارد و مدیریت کابل‌ها و نصب در رک را بسیار ساده می‌کند.

ساختار و تکنولوژی

فناوری PLC (Planar Lightwave Circuit) باعث می‌شود سیگنال نوری ورودی به صورت یکنواخت و دقیق بین خروجی‌ها تقسیم شود. نسبت به فناوری FBT (Fused Biconical Taper) عملکرد پایدارتری دارد و یکنواختی توزیع سیگنال بهتری ارائه می‌کند. کانکتور SC UPC از نوع دوپین با مکانیزم Push-Pull است و اتصال و جداسازی آن ساده است. پرداخت UPC باعث کاهش افت بازتابش و بهبود کیفیت سیگنال می‌شود و سازگاری با تجهیزات مختلف شبکه را تضمین می‌کند. فرم Cassette باعث می‌شود اسپلیتر به راحتی داخل رک یا فریم پچ پنل نصب شود و قابلیت مدیریت کابل‌ها، خم‌های استاندارد فیبر و اتصال آسان را فراهم کند.

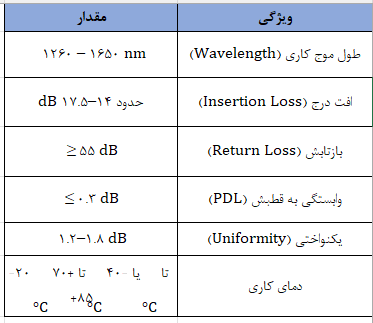

مشخصات فنی

طول موج کاری: 1260 – 1650 nm
افت درج (Insertion Loss): حدود 14–17.5 dB
بازتابش (Return Loss): ≥ 55 dB
وابستگی به قطبش (PDL): ≤ 0.3 dB
یکنواختی (Uniformity): 1.2–1.8 dB
دمای کاری: -20 °C تا +70 °C یا -40 °C تا +85 °C بسته به سازنده

افت درج بیانگر کاهش توان نوری هنگام عبور سیگنال از اسپلیتر است. بازتابش ≥55 dB نشان می‌دهد بخش کمی از سیگنال به منبع باز می‌گردد و کیفیت سیگنال حفظ می‌شود. یکنواختی پایین نشان‌دهنده تقسیم تقریباً مساوی توان بین تمام خروجی‌ها است.

مزایا

تقسیم سیگنال پایدار و دقیق با فناوری PLC
مناسب پروژه‌های بزرگ و متراکم با ۳۲ خروجی
نصب و نگهداری آسان به دلیل فرم کاستی
تطبیق با استانداردهای بین‌المللی برای دوام و کیفیت

کاربردها

شبکه‌های FTTH و FTTx
شبکه‌های Passive Optical Network (GPON/EPON)
سیستم‌های CATV / تلویزیون کابلی
شبکه‌های LAN و MAN نوری
توزیع داخل رک یا کابینت‌های پچ‌فایل

جمع‌بندی

اسپیلیتر کاستی فیبر نوری 16×2 SC UPC یک جزء پسیو کلیدی در شبکه‌های فیبر نوری است که توانایی تقسیم سیگنال به تعداد زیادی خروجی را با افت کم و یکنواختی بالا دارد. فرم کاستی نصب و نگهداری آن را ساده کرده و برای شبکه‌های FTTH، GPON، CATV و پروژه‌های با تعداد کاربر بالا گزینه‌ای کاربردی و مقرون‌به‌صرفه است. این اسپلیتر با فناوری PLC و کانکتور SC UPC کیفیت و پایداری بالای سیگنال را تضمین می‌کند.
