معرفی محصول

اسپلیتر فیبر نوری ۴×۱ کاستی SC UPC یک تجهیز پسیو است که سیگنال نوری ورودی را به چهار خروجی تقریبا مساوی تقسیم می‌کند. این نوع اسپلیتر معمولاً در شبکه‌های FTTH، GPON، FTTX و شبکه‌های توزیع فیبر داخلی ساختمان‌ها یا دیتاسنترها استفاده می‌شود. استفاده از اسپلیتر به این معناست که می‌توان بدون نیاز به برق یا تجهیزات فعال، یک سیگنال نوری را به چند مسیر مجزا هدایت کرد.

ساختار و تکنولوژی

تکنولوژی PLC (Planar Lightwave Circuit) باعث می‌شود که مسیرهای نوری به‌صورت دقیق و یکپارچه روی یک تراشه موجبر مسطح طراحی شوند. نتیجه‌ی این طراحی، توزیع یکنواخت توان نوری و کاهش افت نسبت به روش‌های قدیمی‌تر است. PLC برای تعداد خروجی‌های بالاتر از 2 بسیار مناسب است و دقت تقسیم در آن بالا است. بدنه کاستی محافظت از اسپلیتر را فراهم می‌کند و امکان نصب آسان در پچ‌پنل‌ها، رک‌ها یا جعبه‌های ODF را می‌دهد. کانکتور SC UPC به دلیل مکانیزم Push-Pull و پولیش سطح صاف، بازتاب نور را کاهش می‌دهد و کیفیت سیگنال بهینه می‌شود. فیبر استفاده‌شده معمولاً Single Mode استاندارد است تا افت خمشی کم و عملکرد مطمئن در مسیرهای بلند داشته باشد.

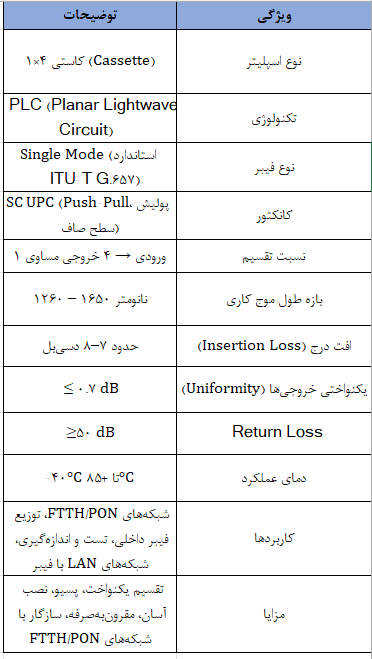

عملکرد و پارامترهای کلیدی

نسبت تقسیم: سیگنال نوری ورودی به چهار خروجی تقریبا مساوی تقسیم می‌شود. بازه طول موج کاری اسپلیترهای 1×4 معمولاً ۱۲۶۰ تا ۱۶۵۰ نانومتر است که تمام سرویس‌های FTTH و شبکه‌های GPON و EPON را پوشش می‌دهد. افت درج (Insertion Loss) معمولاً بین ۷ تا ۸ دسی‌بل برای هر خروجی است که طبیعی است زیرا سیگنال باید بین چهار خروجی تقسیم شود. Return Loss ≥50 dB برای UPC است که نشان‌دهنده بازتاب بسیار کم نور به منبع است. اختلاف توان بین خروجی‌ها معمولاً کمتر از 0.7 dB است و دمای عملکرد اسپلیتر بین -40°C تا +85°C قرار دارد. تجهیزات PLC عمر طولانی دارند و پایداری عملکرد آن‌ها در طول زمان و تغییرات دما مناسب است.

مزایا

تقسیم یکنواخت و دقیق سیگنال نوری، پسیو بودن و عدم نیاز به برق یا قطعات فعال، نصب آسان و منظم در تجهیزات ODF و پچ‌پنل، سازگاری با اکثر شبکه‌های FTTH و PON، مناسب برای تست و اندازه‌گیری چند مسیر نوری به صورت همزمان، و مقرون‌به‌صرفه بودن و کاهش هزینه‌های نصب و نگهداری.

کاربردهای اصلی

شبکه‌های FTTH و PON برای تقسیم سیگنال به چند مشترک در ساختمان یا مجتمع‌های مسکونی، توپولوژی‌های چندمنطقه‌ای فیبر برای اتصال یک ورودی به چند خروجی در سایت‌ها یا دیتاسنترها، تست و اندازه‌گیری برای OTDR یا سایر ابزارهای تست فیبر، و شبکه‌های LAN با فیبر برای تقسیم سیگنال به چند ترمینال یا دستگاه.

جمع‌بندی

اسپلیتر فیبر نوری ۴×۱ کاستی SC UPC یک تجهیز پسیو، قابل اعتماد و مقرون‌به‌صرفه است که برای توزیع سیگنال نوری در شبکه‌های FTTH و PON ایده‌آل است. با انتخاب مدل مناسب با توجه به افت درج، نوع کانکتور، بازه طول موج و استاندارد فیبر می‌توان شبکه‌ای پایدار و با کیفیت بالا ایجاد کرد. این اسپلیتر گزینه‌ای مناسب برای اپراتورها، پروژه‌های ساختمانی و دیتاسنترها است که می‌خواهند سیگنال نوری را بدون نیاز به تجهیزات فعال و هزینه‌های اضافی به چند خروجی تقسیم کنند.
