معرفی کلی محصول

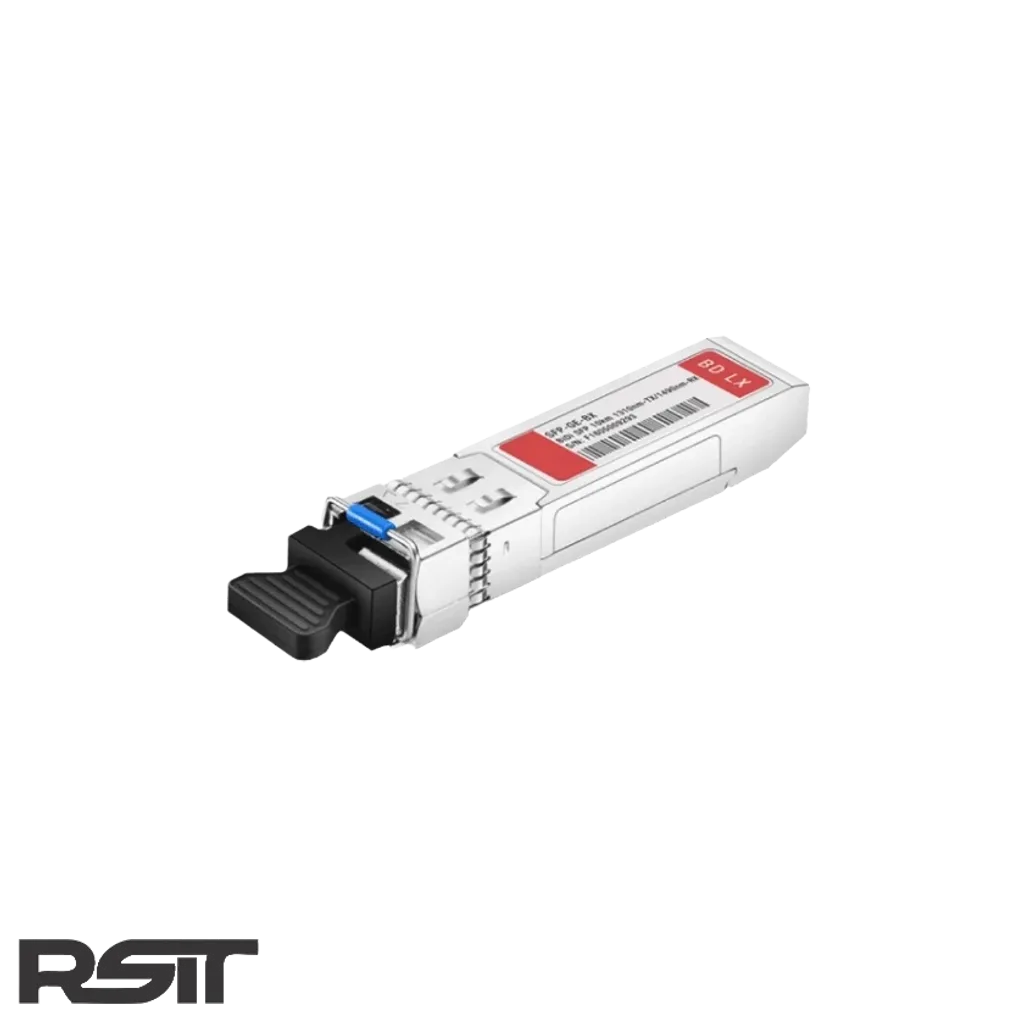

ماژول Cisco GLC‑BX‑10U یک ماژول فیبر نوری از نوع SFP (Small Form-Factor Pluggable) است که برای ایجاد لینک‌های Gigabit Ethernet روی فیبر تک‌حالت (Single-Mode) طراحی شده است. این ماژول از نوع BiDi (دو جهته) است، به این معنی که با استفاده از یک رشته فیبر می‌تواند هم ارسال و هم دریافت داده‌ها را همزمان انجام دهد. این ویژگی باعث کاهش هزینه‌های کابل‌کشی و ساده‌تر شدن نصب می‌شود، مخصوصاً در پروژه‌هایی که محدودیت کابل یا مسیر فیبر دارند. این ماژول برای لینک‌های شبکه در فاصله‌های طولانی تا حدود 10 کیلومتر بهینه شده است و برای اتصال بین ساختمان‌ها، دفاتر، دیتا سنترها یا پروژه‌های ISP کاربرد دارد.

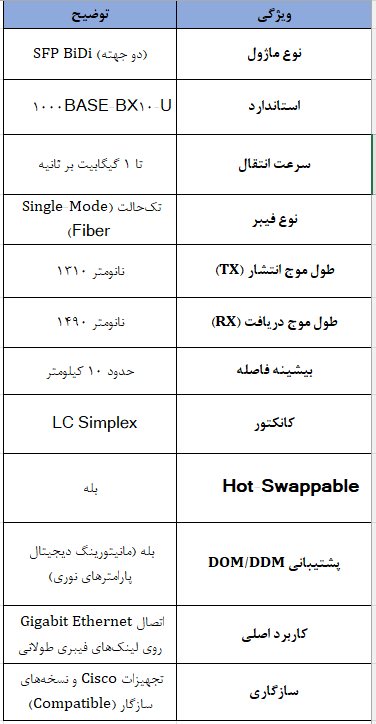

مشخصات فنی

ماژول GLC-BX-10U از استاندارد 1000BASE-BX10-U پشتیبانی می‌کند و برای انتقال داده‌ها با سرعت یک گیگابیت بر ثانیه طراحی شده است. نوع فیبر مورد استفاده تک‌حالت (Single-Mode Fiber) است که امکان ارسال سیگنال تا فاصله‌های بلند را فراهم می‌کند. طول موج انتشار (TX) برابر 1310 نانومتر و طول موج دریافت (RX) برابر 1490 نانومتر است. این طول موج‌ها برای ایجاد لینک‌های BiDi روی یک رشته فیبر ضروری هستند. کانکتور مورد استفاده در این ماژول از نوع LC Simplex است که نصب و مدیریت کابل را ساده می‌کند. ماژول کاملاً Hot-Swappable است؛ یعنی می‌توان آن را بدون خاموش کردن دستگاه نصب یا جایگزین کرد. همچنین قابلیت DOM/DDM (Digital Optical Monitoring) دارد که امکان مانیتورینگ قدرت سیگنال، دما و دیگر پارامترهای اپتیکی را از راه دور فراهم می‌کند. این ویژگی برای نگهداری و مدیریت لینک‌های شبکه اهمیت بالایی دارد. GLC-BX-10U با استانداردهای IEEE و SFP MSA سازگار است و برای کار با تجهیزات Cisco بهینه شده است، هرچند نسخه‌های سازگار (Compatible) نیز در بازار موجود هستند، اما توصیه می‌شود برای بهترین عملکرد از نسخه اصلی یا تایید شده استفاده شود.

طراحی و ساختار

این ماژول دارای فرم فاکتور استاندارد SFP است که نصب آن در اسلات سوئیچ یا روتر بسیار ساده است. ابعاد کوچک آن امکان استفاده در فضاهای محدود رک یا تجهیزات شبکه را فراهم می‌کند. طراحی کانکتور LC Simplex باعث می‌شود کابل‌کشی و مدیریت فیبر در محیط‌های شبکه آسان باشد و نیاز به فضای زیاد برای مسیر کابل‌ها نباشد.

عملکرد و تجربه استفاده

عملکرد ماژول GLC-BX-10U برای لینک‌های تا حدود 10 کیلومتر بسیار پایدار است و گزینه‌ای مناسب برای اتصال ساختمان‌ها یا اتصالات بین دفاتر و دیتا سنترها به شمار می‌رود. تکنولوژی BiDi امکان انتقال داده در هر دو جهت روی یک رشته فیبر را فراهم می‌کند و در نتیجه هزینه‌ها و پیچیدگی کابل‌کشی کاهش پیدا می‌کند. قابلیت DOM/DDM در این ماژول اجازه می‌دهد تا از راه دور وضعیت لینک، قدرت سیگنال ارسالی و دریافتی، دمای ماژول و دیگر پارامترهای مهم شبکه را مانیتور کنید. این ویژگی به‌ویژه برای مدیران شبکه و ISP‌ها که نیاز به مدیریت و نگهداری لینک‌های طولانی دارند، بسیار کاربردی است. برای استفاده از این ماژول باید دو ماژول مکمل BiDi روی دو سمت لینک نصب شوند: ماژول BX-U در یک سمت و ماژول BX-D در سمت دیگر. این دو ماژول طول موج‌ها را معکوس می‌کنند تا ارتباط دوطرفه برقرار شود.

نکات مهم هنگام استفاده

برای ایجاد لینک باید از جفت ماژول BiDi (U و D) استفاده شود. ماژول برای تجهیزات Cisco طراحی شده و بهترین عملکرد را با آن‌ها دارد. برای رسیدن به بیشینه مسافت تا 10 کیلومتر، باید از کابل فیبر تک‌مد استاندارد و کانکتور LC مناسب استفاده کرد. قابلیت Hot-Swappable امکان نصب بدون خاموش کردن دستگاه را فراهم می‌کند. قابلیت DOM/DDM برای مانیتورینگ از راه دور لینک‌های فیبر استفاده می‌شود و مشکلات احتمالی را قبل از قطعی فیزیکی شناسایی می‌کند.

مزایا

استفاده بهینه از یک رشته فیبر با فناوری BiDi، پشتیبانی از Gigabit Ethernet در لینک‌های طولانی، نصب ساده و امکان تعویض در حالت روشن (Hot-Swappable)، مانیتورینگ دیجیتال پارامترهای نوری برای مدیریت و نگهداری لینک.

جمع‌بندی

ماژول Cisco GLC‑BX‑10U گزینه‌ای حرفه‌ای و کاربردی برای ایجاد اتصال Gigabit Ethernet روی فیبر تک‌مد تا حدود ۱۰ کیلومتر است. طراحی BiDi، پشتیبانی از DOM و نصب آسان، آن را برای لینک‌های حرفه‌ای شبکه، اتصال بین ساختمان‌ها، دیتا سنترها و پروژه‌های ISP مناسب می‌کند. توجه به نیاز به ماژول مکمل در سمت دیگر لینک و استفاده از فیبر استاندارد برای دستیابی به عملکرد مطلوب اهمیت دارد.
